单击【线统计】按钮，在已选择的目标图像上画出所需折线（图2-28），系统对折线经过的网格数据取值后生成折线统计图，并计算该折线上所有网格点的统计信息（最大值、最小值、平均值和标准差）。结果显示有两类：1）横坐标为折线经过的经度（图2-29）；2）横坐标为折线相对起始点的距离（图2-30）。
此外，还可以在下拉框中选择其他图层，点击【分析】按钮，输出其他图层相同折线位置的统计信息，进行两个图层结果的比较（图2-31）。

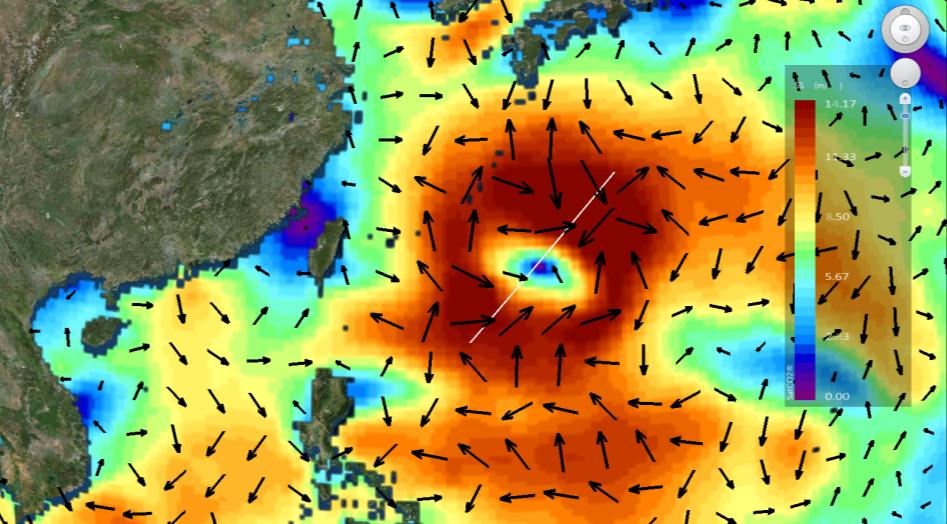

图2-28 2009年第八号台风“莫拉克”8月5日25km分辨率的风速风向图，来源于CCMP风场数据集。色标表示海面上10米的风速，箭头表示海面上10米的风向，白线为进行线统计的选择线。

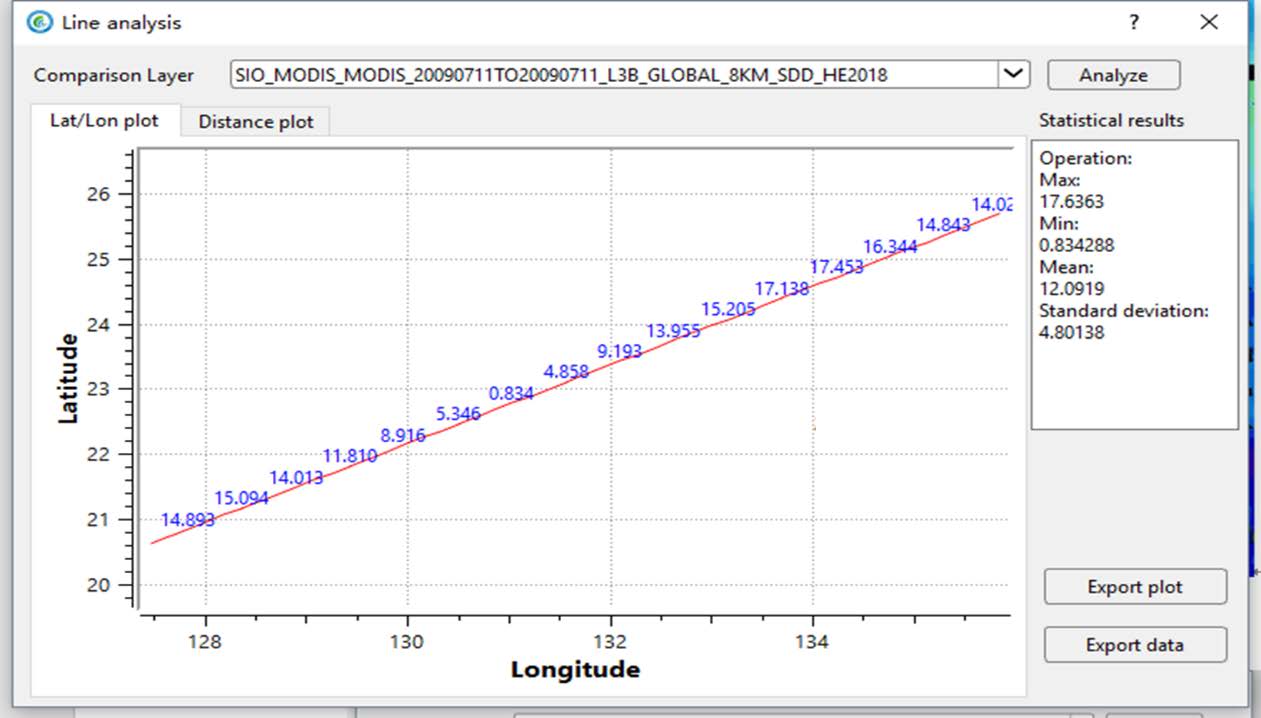

图2‑29 线统计所得到的各经纬点的结果值。横坐标是折线经过的经度，纵坐标是折线经过的纬度，数字表示折线上各个网格点的风速；右边栏是折线上所有网格点的基本信息，该折线上的最大风速为17.6363 m/s，最小风速为0.834288 m/s，平均风速为12.0919 m/s。通过经纬图可以清晰地看到风速在经纬度上的空间变化过程。

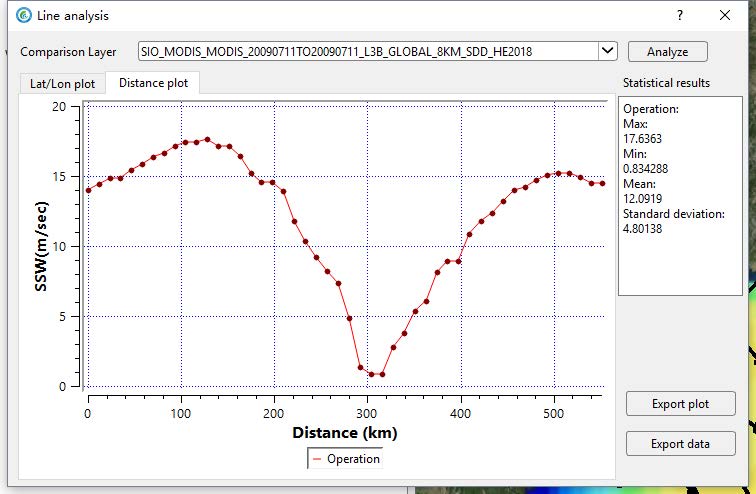

图2-30 线统计所得到的沿距离的结果值。横坐标为相对起点的距离，纵坐标为风速。通过距离图可以观察到风速由台风眼到台风外围逐渐增大的过程。

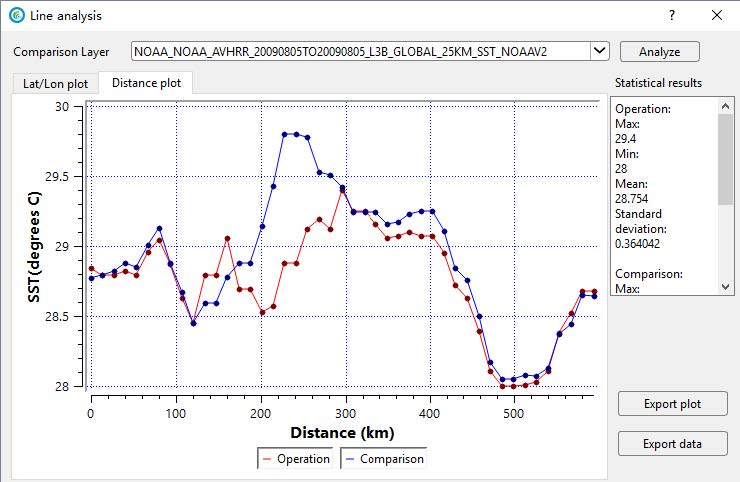

图2‑31 线统计所得到的对比图。横坐标为折线相对起点的距离，纵坐标为温度。蓝色线代表8月5日影像上所选折线各网格点的温度，红色的线代表8月6日影像上同一折线各网格点的温度。通过对比可以观察到该区域在台风过后海面温度降低。通过对比图层分析功能，可以对感兴趣的折线位置在不同遥感图像的变化。可用于感兴趣区域某个参数在不同时间的变化的对比，也可用于用于感兴趣区域不同参数在相同时间内的变化情况。
