【时序分析】包括【时间序列统计组】和【产品播放】两个模块。
2.4.5.1 时间序列统计组
包括点、线、面时间序列按钮。首先，选择需要统计的时间范围，得到相应的数据库数据查询结果。若同时勾选了【加载选中图像】，所查询到的数据将以图层形式被加载到三维地球体。
【点时间序列】统计：点击【鼠标取点】在图像上单击选点或者直接输入经纬度坐标点，然后点击【导入】（如图2-36），系统将依次输出采样点在所选时间段的序列数值，并绘制成时间序列图，如图2-37所示。

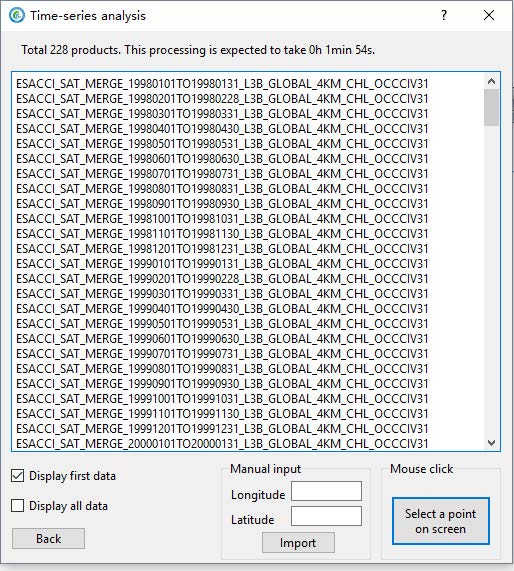

图 2-36点时间序列查询结果

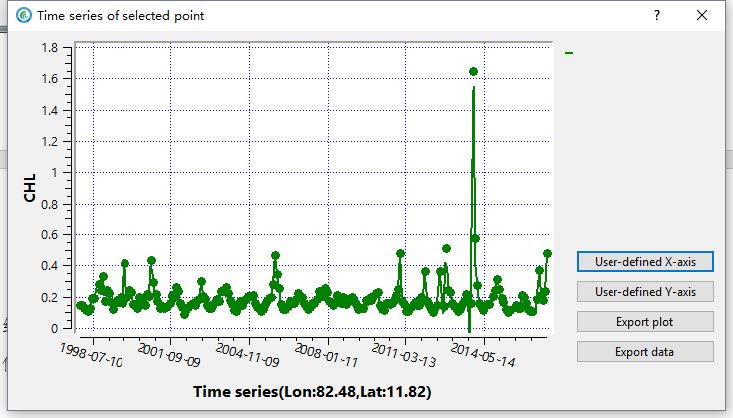

图 2-37 点时间序列
【线时间序列】
用户点击【鼠标取线】在图像上多次单击并双击结束（图2-38），或者点击【导入】按钮导入含有折线转点经纬度坐标的(.txt)文件（格式如图2-39所示）后系统将绘制线序列图。结果图分为两类：
1）时间-线序列图。横坐标为折线上各网格点相对于起点的序号，纵坐标为统计序列内的时间平均值，如图 2-40所示。
2）线-时间序列图。横坐标为时间序列，纵坐标为折线上所有网格点的平均值，如图2-41所示。其中，均值、范围和标准差可点击选择显示或者不显示。

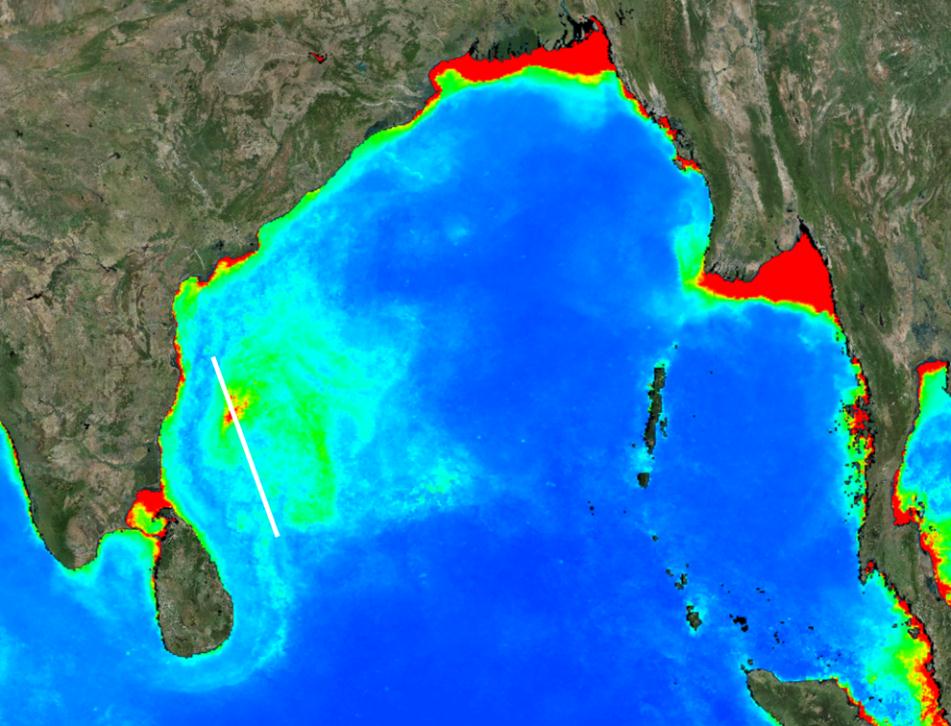

图 2-38 孟加拉湾2005年12月4km分辨率月平均叶绿素浓度图像，数据来源于ESACCI数据集。白线表示进行线时间序列统计的折线，折线经过藻华爆发区域。
图 2-39导入格式说明

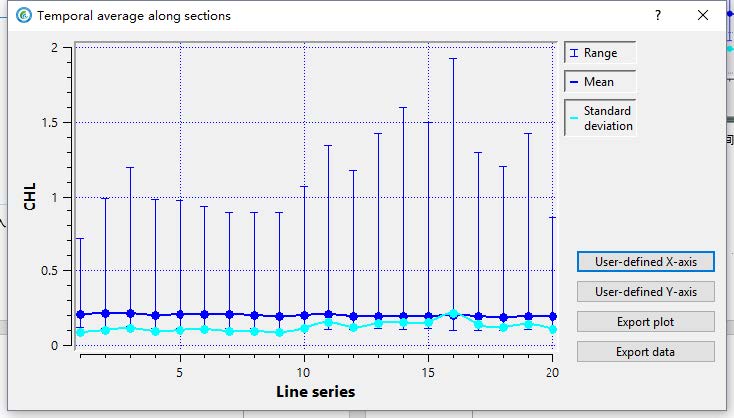

图 2‑40间-线序列图。横坐标表示折线上各网格点相对于起点的序号，纵坐标表示叶绿素浓度，深蓝色点表示折线上各网格点在统计序列内的时间平均叶绿素浓度，浅蓝色点表折线上各网格点的在统计序列内平均叶绿素浓度的标准差，垂直线段表示各网格点的在统计时间内数值波动范围。

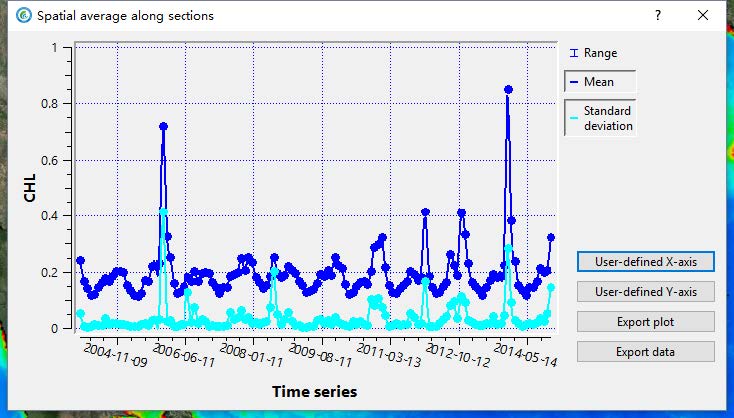

图 2-41线-时间序列图。横坐标表示时间，纵坐标表示叶绿素浓度，深蓝色点表示折线上所有网格点的平均叶绿素浓度，浅蓝色点表示折线上所有网格点的平均叶绿素浓度的标准差。通过该时间序列可以看到孟加拉湾西南部在每年的12月前后均会出现叶绿素高值，2005年12月和2013年12月的叶绿素浓度是其它年份的3~4倍。该案例见“Chen, X., Pan, D., Bai, Y., He, X., Chen, C. T. A., & Hao, Z. (2013). Episodic phytoplankton bloom events in the Bay of Bengal triggered by multiple forcings. Deep Sea Research Part I Oceanographic Research Papers, 73(3), 17-30.”
【面时间序列】统计：点击【取多边形】按钮，在图像上多次单击并双击结束（图2-42），或者点击【导入】按钮导入含有多边形角点经纬度坐标的(.txt)文件（格式如图2-39所示），系统将依次输出用户指定多边形区域对应位置所选时间序列的数据，并将多边形区域内所含网格点的基本统计信息绘制成时间序列图，如图2-43所示。其中，均值、最大值、最小值和标准差可选择显示或者不显示。

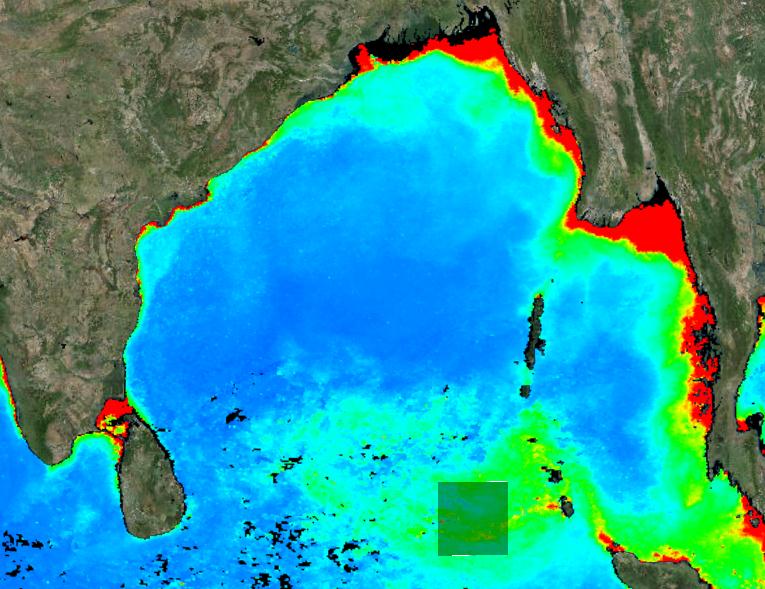

图 2-42孟加拉湾1998年1月4km分辨率月平均叶绿素浓度图像，数据来源于ESACCI数据集。绿色透明矩形表示进行面时间序列统计所选定的范围，矩形内的区域是藻华爆发的区域。

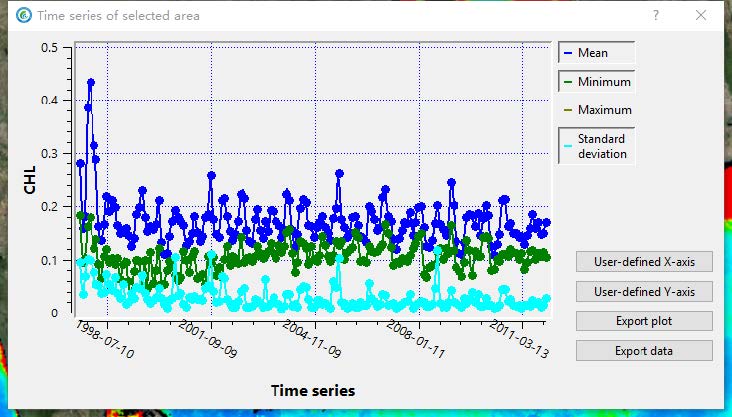

图 2-43面时间序列图。横坐标表示时间，纵坐标为叶绿素浓度，深蓝色点为矩形范围内有效网格点的月平均叶绿素浓度，绿色点为矩形范围内网格点的月平均叶绿素浓度的最小值，浅蓝色点为矩形范围内网格点的月平均叶绿素浓度的标准差。可以看到孟加拉湾东南部1998年1月份的平均叶绿素浓度是其它年份的2~3倍。
针对以上时间序列结果图，用户都可以通过点击X/Y轴进行坐标轴的最小值、最大值、主刻度数以及次刻度数来重绘图表(图2-44)。结果可通过【导出图像】和【导出数据】按钮，将统计结果以图像和文本格式保存到本地计算机上。

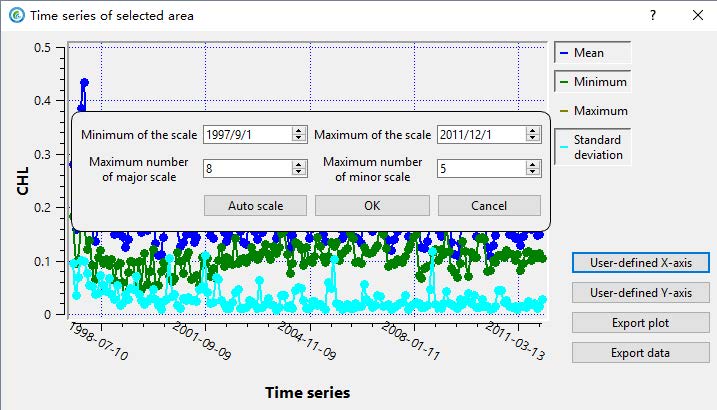

图 2‑44自定义X/Y轴
2.4.5.2 产品播放
【产品播放】模块功能如下：

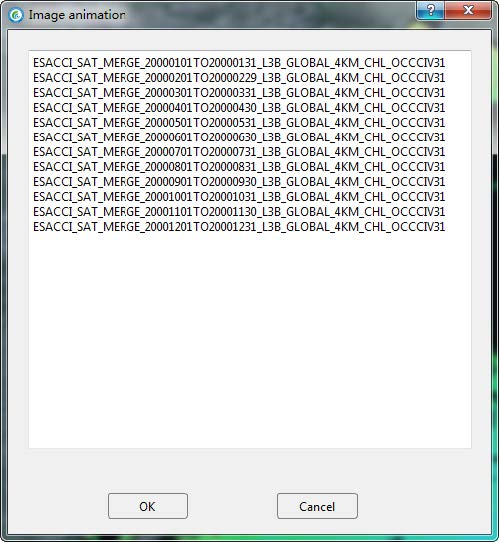

单击【产品连续动画】按钮后，弹出产品时间连续动画对话框，筛选产品查询结果如图2-45所示。
图 2‑45产品查询结果对话框
单击【确定】按钮，所查询到的产品将以图层形式逐一加载至三维地球体。待全部产品加载成功后，系统将弹出动画播放面板。在播放过程中，单击【暂停】或【停止】按钮，可暂停或停止当前动画。动画效果如图2-46所示。

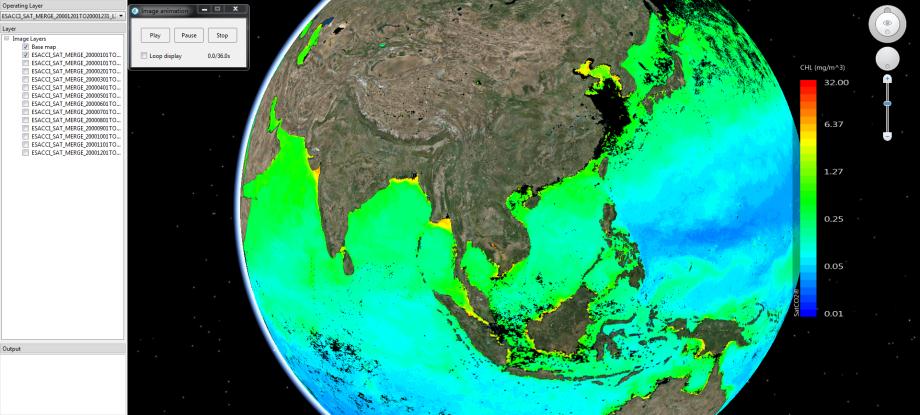

图 2-46产品时间连续动画效果
风场模拟：单击【风场动态模拟】按钮弹出海洋风场可视化对话框(图2-47)。

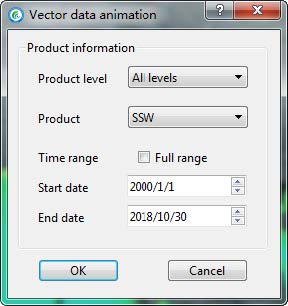

图2-47海洋风场可视化对话框
用户可选择相应的【产品级别】、【产品类型】、【时间范围】等条件进行产品查询和选择，然后进行动画参数设置（图2-48）。动画显示结果如图2-49。

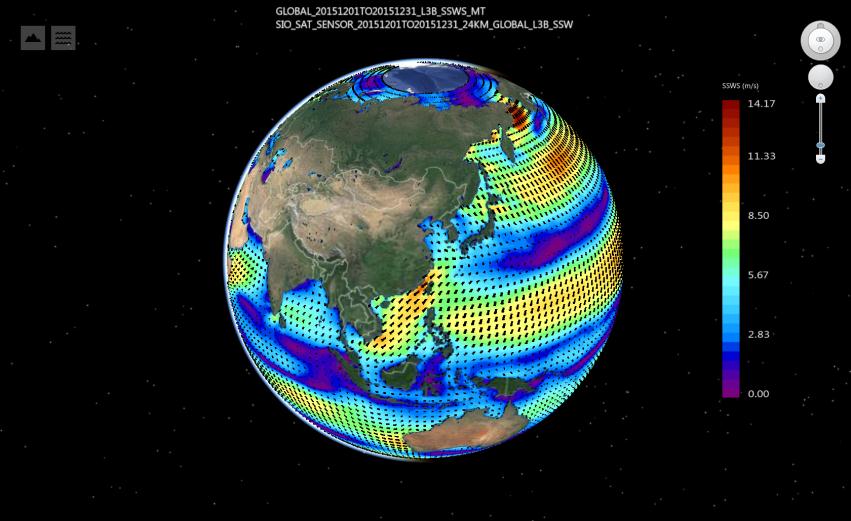

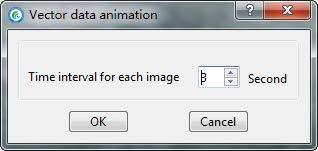

图2-48确定动画显示速度图 2-49风场动画效果
